產品介紹

立銑刀


【2刃 / TiCN】

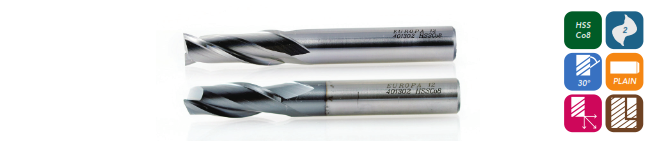

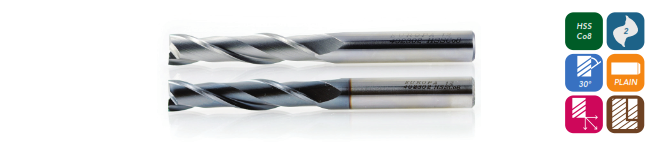

超鈷鋼標準立銑刀- 2 刃型 HSSCo8, 2 FLUTE REGULAR LENGTH

材質：HSS-CO8%（SKH-59，M42）

適用：於開槽、側銑、模具等一般加工，2 刃設計用於銑槽

規格

  • 刃徑公差：0 ~ – 0.03 mm
  • 柄徑公差：h6
  • 1.0mm ~ 40.0mm
  • 刃徑x柄徑x刃長x全長

  1.0 X  6  X 2.5X  55
  1.5 X  6  X   4 X  55
  2.0 X  6  X   6 X  55
  2.5 X  6  X   7 X  55
  3.0 X  6  X 10 X  55
  3.5 X  8  X 12 X  60
  4.0 X  6  X 12 X  55
  4.0 X  8  X 12 X  60
  4.5 X  8  X 15 X  65
  5.0 X  8  X 15 X  65
  5.5 X  8  X 15 X  65
  6.0 X  6  X 15 X  60
  6.0 X  8  X 15 X  65
  6.5 X 10 X 20 X  75
  7.0 X 10 X 20 X  75
  7.5 X 10 X 20 X  75
  8.0 X 10 X 21 X  75
  8.5 X 10 X 25 X  80
  9.0 X 10 X 25 X  80
  9.5 X 10 X 25 X  80
10.0 X 10 X 26 X  80
10.5 X 12 X 30 X  90
11.0 X 12 X 30 X  90
11.5 X 12 X 30 X  90
12.0 X 12 X 31 X  90
13.0 X 12 X 35 X  95
14.0 X 16 X 35 X  95
15.0 X 16 X 40 X 105
16.0 X 16 X 40 X 105
17.0 X 16 X 40 X 105
18.0 X 16 X 40 X 105
19.0 X 20 X 45 X 115
20.0 X 20 X 45 X 115
21.0 X 20 X 45 X 115
22.0 X 20 X 45 X 115
23.0 X 25 X 50 X 125
24.0 X 25 X 50 X 125
25.0 X 25 X 50 X 125
26.0 X 25 X 50 X 125
27.0 X 25 X 55 X 125
28.0 X 25 X 55 X 125
29.0 X 25 X 55 X 125
30.0 X 25 X 55 X 125
31.0 X 32 X 60 X 145
32.0 X 32 X 60 X 145
33.0 X 32 X 60 X 145
34.0 X 32 X 60 X 145
35.0 X 32 X 60 X 145
36.0 X 32 X 65 X 150
37.0 X 32 X 65 X 150
38.0 X 32 X 65 X 150
39.0 X 32 X 65 X 150
40.0 X 32 X 65 X 150

【4刃 / TiCN】

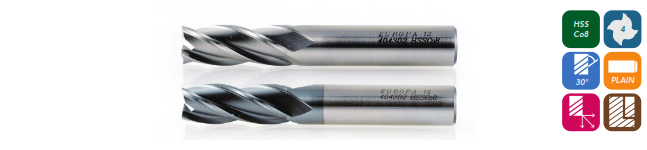

超鈷鋼標準立銑刀 - 4 刃型 HSSCo8, 4 FLUTE REGULAR LENGTH

材質：HSS-CO8%（SKH-59，M42）

適用：於開槽、側銑、模具等一般加工，4刃設計可得到良好的表面質量

規格

  • 刃徑公差：0 ~ + 0.03 mm
  • 柄徑公差：h6
  • 1.5mm ~ 40.0mm
  • 刃徑x柄徑x刃長x全長

  1.5 X  6  X   7 X  50
  2.0 X  6  X 10 X  50
  2.5 X  6  X 10 X  50
  3.0 X  6  X 10 X  50
  3.5 X  8  X 12 X  60
  4.0 X  8  X 12 X  60
  4.5 X  8  X 15 X  60
  5.0 X  8  X 15 X  60
  5.5 X  8  X 15 X  60
  6.0 X  8  X 15 X  60
  7.0 X 10 X 20 X  60
  8.0 X 10 X 20 X  60
  9.0 X 10 X 25 X  70
10.0 X 10 X 25 X  70
11.0 X 12 X 30 X  80
12.0 X 12 X 30 X  80
13.0 X 12 X 35 X  85
14.0 X 16 X 35 X  95
15.0 X 16 X 40 X  95
16.0 X 16 X 40 X  95
17.0 X 16 X 40 X  95
18.0 X 16 X 40 X  95
19.0 X 20 X 45 X 110
20.0 X 20 X 45 X 110
21.0 X 20 X 45 X 110
22.0 X 20 X 45 X 110
23.0 X 25 X 50 X 120
24.0 X 25 X 50 X 120
25.0 X 25 X 50 X 120
26.0 X 25 X 50 X 120
27.0 X 25 X 55 X 125
28.0 X 25 X 55 X 125
29.0 X 25 X 55 X 125
30.0 X 25 X 55 X 125
31.0 X 32 X 60 X 145
32.0 X 32 X 60 X 145
33.0 X 32 X 60 X 145
34.0 X 32 X 60 X 145
35.0 X 32 X 60 X 145
36.0 X 32 X 65 X 150
37.0 X 32 X 65 X 150
38.0 X 32 X 65 X 150
39.0 X 32 X 65 X 150
40.0 X 32 X 65 X 150

【長刃2刃 / TiCN】

超鈷鋼長刃立銑刀 - 2 刃型 HSSCo8, 2 FLUTE LONG LENGTH

材質：HSS-CO8%（SKH-59，M42）

適用：於開槽、側銑、模具等一般加工，2 刃用於銑槽，加長型設計可用於更深、更寬的切削

規格

  • 刃徑公差：0 ~ – 0.03 mm
  • 柄徑公差：h6
  • 2.0mm ~ 30.0mm
  • 刃徑x柄徑x刃長x全長

  2.0 X  6  X 10 X  60
  3.0 X  6  X 15 X  60
  4.0 X  6  X 20 X  65
  5.0 X  8  X 25 X  75
  6.0 X  8  X 25 X  75
  7.0 X 10 X 35 X  90
  8.0 X 10 X 35 X  90
  9.0 X 10 X 45 X 100
10.0 X 10 X 45 X 100
11.0 X 12 X 55 X 115
12.0 X 12 X 55 X 115
13.0 X 12 X 55 X 115
14.0 X 16 X 55 X 120
15.0 X 16 X 65 X 130
16.0 X 16 X 65 X 130
17.0 X 16 X 65 X 130
18.0 X 16 X 65 X 130
19.0 X 20 X 75 X 145
20.0 X 20 X 75 X 145
21.0 X 20 X 75 X 145
22.0 X 20 X 75 X 145
23.0 X 25 X 90 X 165
24.0 X 25 X 90 X 165
25.0 X 25 X 90 X 165
26.0 X 25 X 90 X 165
27.0 X 25 X 90 X 165
28.0 X 25 X 90 X 165
29.0 X 25 X 90 X 165
30.0 X 25 X 90 X 165

【長刃4刃 / TiCN】

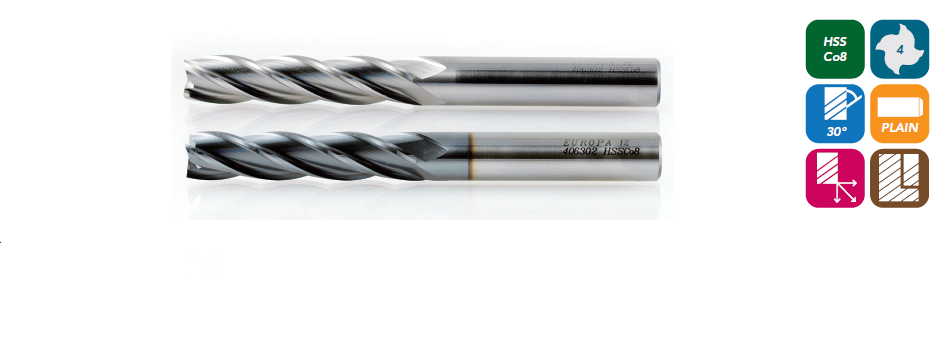

超鈷鋼長刃立銑刀 - 4 刃型 HSSCo8, 4 FLUTE LONG LENGTH

材質：HSS-CO8%（SKH-59，M42）

適用：於開槽、側銑、模具等一般加工，4 刃設計可得到良好的表面質量，加長型設計可用於更深、更寬的切削

規格

  • 刃徑公差：0 ~ + 0.03 mm
  • 柄徑公差：h6
  • 3.0mm ~ 30.0mm
  • 刃徑x柄徑x刃長x全長

  3.0 X  6  X 15 X  60
  4.0 X  8  X 20 X  70
  5.0 X  8  X 25 X  75
  6.0 X  8  X 25 X  75
  7.0 X 10 X 35 X  90
  8.0 X 10 X 35 X  90
  9.0 X 10 X 45 X 100
10.0 X 10 X 45 X 100
11.0 X 12 X 55 X 115
12.0 X 12 X 55 X 115
13.0 X 12 X 55 X 115
14.0 X 16 X 55 X 120
15.0 X 16 X 65 X 130
16.0 X 16 X 65 X 130
17.0 X 16 X 65 X 130
18.0 X 16 X 65 X 130
19.0 X 20 X 75 X 145
20.0 X 20 X 75 X 145
21.0 X 20 X 75 X 145
22.0 X 20 X 75 X 145
23.0 X 25 X 90 X 165
24.0 X 25 X 90 X 165
25.0 X 25 X 90 X 165
26.0 X 25 X 90 X 165
27.0 X 25 X 90 X 165
28.0 X 25 X 90 X 165
29.0 X 25 X 90 X 165
30.0 X 25 X 90 X 165

【粗銑刀 / TiCN】

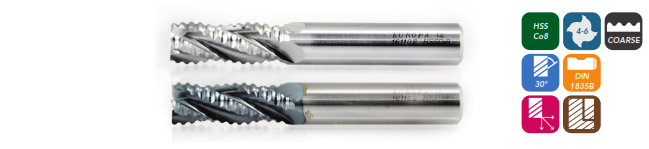

超鈷鋼粗銑刀 HSSCo8, MULTI FLUTE ROUGHING-COARSE

材質：HSS-CO8%（SKH-59，M42）

適用：於切削碳鋼和合金鋼

規格

通用的粗銑刀是一種設計給高度生產( 生產率高) 的金屬切削工具

  • 6.0mm ~ 32.0mm
刃徑公差
柄徑公差
刃徑 js12   3~6 6~10 10~18 18~30
±50 ±60 ±75 ±90 ±125
柄徑 h6 0 0 0 0 0
-6 -8 -9 -11 -13
  • 刃徑x柄徑x刃長x全長x刃數

  6 X   8 X 15 X  60  X 4
  7 X 10 X 20 X  65  X 4
  8 X 10 X 20 X  65  X 4
  9 X 12 X 25 X  75  X 4
10 X 10 X 25 X  75  X 4
10 X 12 X 25 X  75  X 4
11 X 12 X 30 X  80  X 4
12 X 12 X 30 X  80  X 4
13 X 16 X 35 X  90  X 4
14 X 16 X 35 X  90  X 4
15 X 16 X 40 X  95  X 4
16 X 16 X 40 X  95  X 4
17 X 20 X 40 X 105 X 4
18 X 20 X 40 X 105 X 4
19 X 20 X 45 X 110 X 4
20 X 20 X 45 X 110 X 4
22 X 20 X 45 X 110 X 5
24 X 25 X 50 X 120 X 5
25 X 25 X 50 X 120 X 5
28 X 25 X 55 X 125 X 6
30 X 25 X 55 X 125 X 6
32 X 32 X 60 X 145 X 6
40 X 32 X 65 X 150 X 6

【球型 / TiCN】

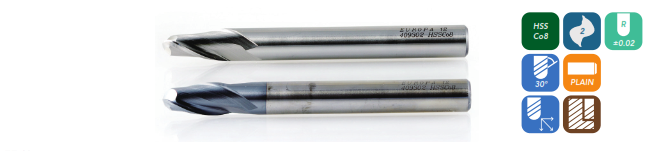

超鈷鋼圓頭立銑刀 HSSCo8, 2 FLUTE BALL NOSE

材質：HSS-CO8%（SKH-59，M42）

適用：於銑削圓形底部槽和特殊輪廓，2 刃設計在開槽時可提供良好的排屑能力

規格

  • 刃徑公差：0 ~ – 0.03 mm
  • 柄徑公差：h6
  • 0.5R ~ 12.5R
  • 內角x刃徑x柄徑x刃長x全長

  0.5R X  1.0  X  6  X 2.5X  50
0.75R X  1.5  X  6  X  4  X  50
     1R X  2.0  X  6  X  5  X  50
1.25R X  2.5  X  6  X  6  X  60
  1.5R X  3.0  X  6  X  8  X  60
     2R X  4.0  X  6  X  8  X  70
     2R X  4.0  X  8  X  8  X  70
  2.5R X  5.0  X  6  X 10 X  80
  2.5R X  5.0  X  8  X 10 X  80
     3R X  6.0  X  6  X 12 X  90
     3R X  6.0  X  8  X 12 X  90
  3.5R X  7.0  X  8  X 14 X  90
     4R X  8.0  X  8  X 14 X 100
     4R X  8.0  X  8  X 20 X  75
  4.5R X  9.0  X 10 X 18 X 100
     5R X 10.0 X 10 X 18 X 100
   5.5RX 11.0 X 12 X 22 X 100
     6R X 12.0 X 12 X 22 X 110
   6.5RX 13.0 X 12 X 26 X 110
     7R X 14.0 X 12 X 26 X 110
   7.5RX 15.0 X 12 X 30 X 110
     8R X 16.0 X 16 X 30 X 140
   8.5RX 17.0 X 16 X 34 X 140
     9R X 18.0 X 16 X 34 X 140
   9.5RX 19.0 X 16 X 38 X 140
   10R X 20.0 X 20 X 38 X 160
 12.5RX 25.0 X 25 X 50 X 180

【長刃粗齒 / TiCN】

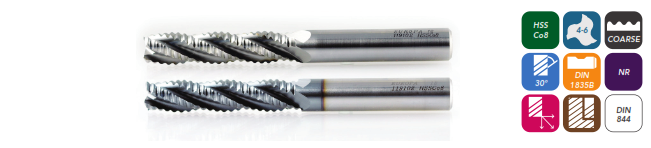

超鈷鋼長刃粗銑刀 HSSCo8, LONG LENGTH ROUGHING - COARSE

材質：HSS-CO8%（SKH-59，M42）

適用：於切削碳鋼和合金鋼，加長型設計可用於更深、更寬的切削

規格

通用的粗銑刀是一種設計給高度生產( 生產率高) 的金屬切削工具

  • 10.0mm ~ 30.0mm
刃徑公差
柄徑公差
刃徑 js12   3~6 6~10 10~18 18~30
±50 ±60 ±75 ±90 ±125
柄徑 h6 0 0 0 0 0
-6 -8 -9 -11 -13
  • 刃徑x柄徑x刃長x全長x刃數

10 X 10 X 45 X  95  X 4
12 X 12 X 53 X 110 X 4
14 X 12 X 53 X 110 X 4
16 X 16 X 63 X 123 X 4
18 X 16 X 63 X 123 X 4
20 X 20 X 75 X 141 X 4
22 X 20 X 75 X 141 X 5
25 X 25 X 90 X 166 X 5
30 X 25 X 90 X 166 X 6

【細齒 / TiCN】

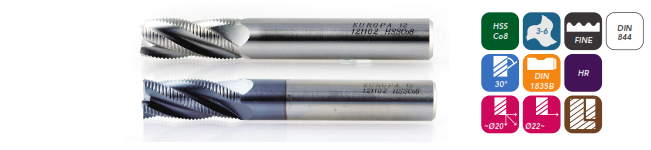

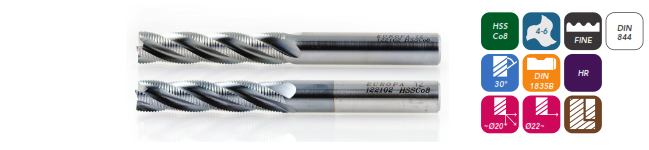

超鈷鋼細齒粗銑刀 HSSCo8, MULTI FLUTE ROUGHING - FINE

材質：HSS-CO8%（SKH-59，M42）

適用：於切削碳鋼和合金鋼

規格

通用的粗銑刀是一種設計給高度生產( 生產率高) 的金屬切削工具

  • 6.0mm ~ 32.0mm
刃徑公差
柄徑公差
刃徑 js12   3~6 6~10 10~18 18~30
±50 ±60 ±75 ±90 ±125
柄徑 h6 0 0 0 0 0
-6 -8 -9 -11 -13
  • 刃徑x柄徑x刃長x全長x刃數

  6 X   6 X 13 X  57  X 3
  7 X 10 X 16 X  66  X 3
  8 X 10 X 19 X  69  X 3
  9 X 10 X 19 X  69  X 4
10 X 10 X 22 X  72  X 4
11 X 12 X 22 X  79  X 4
12 X 12 X 26 X  83  X 4
13 X 12 X 26 X  83  X 4
14 X 12 X 26 X  83  X 4
15 X 12 X 26 X  83  X 4
16 X 16 X 32 X  92  X 4
16 X 16 X 40 X  95  X 4
18 X 16 X 32 X  92  X 4
20 X 20 X 38 X 104 X 4
22 X 25 X 38 X 104 X 5
25 X 25 X 45 X 121 X 5
30 X 25 X 45 X 121 X 6
32 X 32 X 53 X 133 X 6

【特細齒 / TiCN】

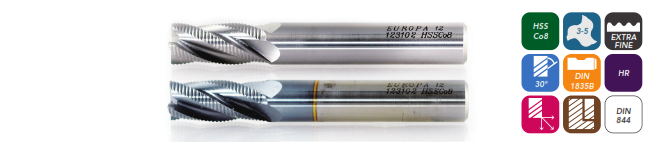

超鈷鋼特細銑刀 HSSCo8, MULTI FLUTE ROUGHING - EXTRA FINE

材質：HSS-CO8%（SKH-59，M42）

適用：於切削碳鋼和合金鋼

規格

通用的粗銑刀是一種設計給高度生產( 生產率高) 的金屬切削工具

  • 6.0mm ~ 25.0mm
刃徑公差
柄徑公差
刃徑 js12   3~6 6~10 10~18 18~30
±50 ±60 ±75 ±90 ±125
柄徑 h6 0 0 0 0 0
-6 -8 -9 -11 -13
  • 刃徑x柄徑x刃長x全長x刃數

  6 X   6 X 13 X  57  X 3
  7 X 10 X 16 X  66  X 3
  8 X 10 X 19 X  69  X 3
  9 X 10 X 19 X  69  X 3
10 X 10 X 22 X  72  X 4
11 X 12 X 22 X  79  X 4
12 X 12 X 26 X  83  X 4
13 X 12 X 26 X  83  X 4
14 X 12 X 26 X  83  X 4
15 X 12 X 26 X  83  X 4
16 X 16 X 32 X  92  X 4
18 X 16 X 32 X  92  X 4
20 X 20 X 38 X 104 X 4
22 X 20 X 38 X 104 X 5
25 X 25 X 45 X 121 X 5

【長刃細齒 / TiCN】

超鈷鋼長刃細齒粗銑刀 HSSCo8, LONG LENGTH ROUGHING - FINE

材質：HSS-CO8%（SKH-59，M42）

適用：於切削碳鋼和合金鋼，加長型設計可用於更深、更寬的切削

規格

通用的粗銑刀是一種設計給高度生產( 生產率高) 的金屬切削工具

  • 10.0mm ~ 30.0mm
刃徑公差
柄徑公差
刃徑 js12   3~6 6~10 10~18 18~30
±50 ±60 ±75 ±90 ±125
柄徑 h6 0 0 0 0 0
-6 -8 -9 -11 -13
  • 刃徑x柄徑x刃長x全長x刃數

10 X 10 X 45 X  95  X 4
12 X 12 X 53 X 110 X 4
14 X 12 X 53 X 110 X 4
16 X 16 X 63 X 123 X 4
18 X 16 X 63 X 123 X 4
20 X 20 X 75 X 141 X 4
22 X 20 X 75 X 141 X 5
25 X 25 X 90 X 166 X 5
30 X 25 X 90 X 166 X 6
