立銑刀-K2 HSS 立銑刀

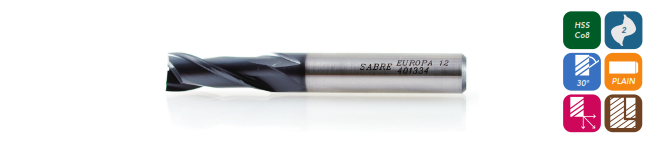

【2刃】

原裝鍍層超鈷鋼標準立銑刀 – 2 刃型 HSSCo8, 2 FLUTE REGULAR LENGTH

材質：HSS-CO8%（SKH-59，M42）

適用：於開槽、側銑、模具等一般加工，2刃設計用於銑槽

規格

原裝鍍膜可提高刀具壽命

刃徑公差：0 ~ – 0.03 mm
柄徑公差：h6
刃徑：3.0mm ~ 20.0mm

刃徑x柄徑x刃長x全長

3 X 6 X 10 X 55
4 X 6 X 12 X 55
5 X 6 X 15 X 60
6 X 6 X 15 X 60
8 X 8 X 20 X 70
10 X 10 X 26 X 80
12 X 12 X 31 X 90
14 X 12 X 35 X 95
16 X 16 X 40 X 105
18 X 16 X 40 X 105
20 X 20 X 45 X 115

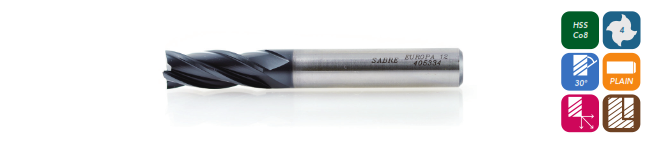

【4刃】

原裝鍍層超鈷鋼標準立銑刀 – 4 刃型 HSSCo8, 4FLUTE REGULAR LENGTH

材質：HSS-CO8%（SKH-59，M42）

適用：於開槽、側銑、模具等一般加工，4刃設計可得到良好的表面質量

規格

原裝鍍膜可提高刀具壽命

刃徑公差：0 ~ + 0.03 mm
柄徑公差：h6
刃徑：3.0mm ~ 20.0mm

刃徑x柄徑x刃長x全長

3 X 6 X 10 X 55
4 X 6 X 12 X 55
5 X 6 X 15 X 60
6 X 6 X 15 X 60
8 X 8 X 20 X 70
10 X 10 X 25 X 80
12 X 12 X 30 X 90
14 X 12 X 35 X 95
16 X 16 X 40 X 105
18 X 16 X 40 X 105
20 X 20 X 45 X 115

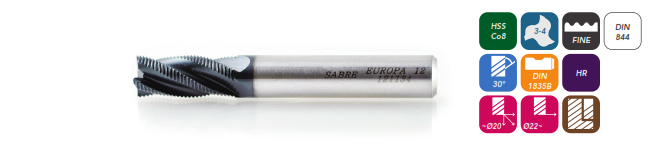

【細齒】

原裝鍍層超鈷鋼細齒粗銑刀 HSSCo8, MULTI FLUTE ROUGHING - FINE

材質：HSS-CO8%（SKH-59，M42）

適用：於切削碳鋼和合金鋼

6 X 6 X 13 X 57 X 3
7 X 10 X 16 X 66 X 3
8 X 10 X 19 X 69 X 3
9 X 10 X 19 X 69 X 3
10 X 10 X 22 X 72 X 4
11 X 12 X 22 X 79 X 4
12 X 12 X 26 X 83 X 4
13 X 12 X 26 X 83 X 4
14 X 12 X 26 X 83 X 4
15 X 12 X 26 X 83 X 4
16 X 16 X 32 X 92 X 4
18 X 16 X 32 X 92 X 4
20 X 20 X 38 X 104 X 4

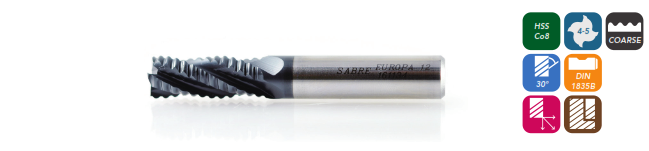

【粗銑刀】

原裝鍍層超鈷鋼粗銑刀 HSSCo8, MULTI FLUTE ROUGHING-COARSE

材質：HSS-CO8%（SKH-59，M42）

適用：於切削碳鋼和合金鋼

規格

原裝鍍膜可提高刀具壽命

刃徑：6.0mm ~ 25.0mm

刃徑公差
柄徑公差
刃徑 js12		3~6	6~10	10~18	18~30
刃徑 js12	±50	±60	±75	±90	±125
柄徑 h6	0	0	0	0	0
柄徑 h6	-6	-8	-9	-11	-13

刃徑x柄徑x刃長x全長x刃數

6 X 8 X 15 X 60 X 4
7 X 10 X 20 X 65 X 4
8 X 10 X 20 X 65 X 4
9 X 12 X 25 X 75 X 4
10 X 12 X 25 X 75 X 4
11 X 12 X 30 X 80 X 4
12 X 12 X 30 X 80 X 4
13 X 16 X 35 X 90 X 4
14 X 16 X 35 X 90 X 4
15 X 16 X 40 X 95 X 4
16 X 16 X 40 X 95 X 4
17 X 20 X 40 X 105 X 4
18 X 20 X 40 X 105 X 4
19 X 20 X 45 X 110 X 4
20 X 20 X 45 X 110 X 4
22 X 20 X 45 X 110 X 5
24 X 25 X 50 X 120 X 5
25 X 25 X 50 X 120 X 5

【特細齒】

原裝鍍層超鈷鋼特細齒銑刀 HSSCo8, MULTI FLUTE ROUGHING - EXTRA FINE

材質：HSS-CO8%（SKH-59，M42）

適用：於切削碳鋼和合金鋼

規格

原裝鍍膜可提高刀具壽命

刃徑：6.0mm ~ 30.0mm

刃徑公差
柄徑公差
刃徑 js12		3~6	6~10	10~18	18~30
刃徑 js12	±50	±60	±75	±90	±125
柄徑 h6	0	0	0	0	0
柄徑 h6	-6	-8	-9	-11	-13

刃徑x柄徑x刃長x全長x刃數

6 X 6 X 13 X 57 X 3
7 X 10 X 16 X 66 X 3
8 X 10 X 19 X 69 X 3
9 X 10 X 19 X 69 X 3
10 X 10 X 22 X 72 X 4
11 X 12 X 22 X 79 X 4
12 X 12 X 26 X 83 X 4
13 X 12 X 26 X 83 X 4
14 X 12 X 26 X 83 X 4
15 X 12 X 26 X 83 X 4
16 X 16 X 32 X 92 X 4
17 X 16 X 32 X 92 X 4
18 X 16 X 32 X 92 X 4
19 X 20 X 38 X 104 X 4
20 X 20 X 38 X 104 X 4
22 X 20 X 38 X 104 X 5
24 X 25 X 45 X 121 X 5
25 X 25 X 45 X 121 X 5
30 X 25 X 45 X 121 X 6
