機械絞刀


【HSS】

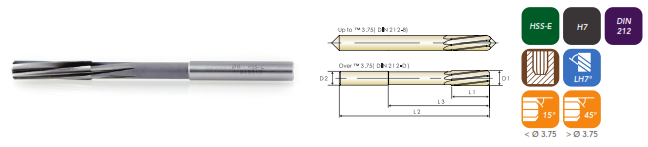

直柄機械絞刀 STRAIGHT SHANK CHUCKING REAMERS - LH SPIRAL FLUTES



適用：加工一般鋼料、模具鋼、合金鋼、鑄鐵、鋁合金和非鐵金屬等材料

規格

  • 刃部公差：DIN 1420 for H7
  • 柄部直徑：h8
  • 左向螺旋糟 / 右切
  • 倒角 Ø 3.75 以下：15° / 超過Ø 3.75 超過：45°
  • 刃徑：2.0mm ~ 20.0mm
  • 刃徑D1x柄徑D2x刃長L1x全長L2x刃數N

2.0 X  2  X 11 X 49 X 4
2.5 X 2.5 X 14 X 57 X 4
3.0 X  3  X 15 X 61 X 6
3.5 X 3.5 X 18 X 70 X 6
4.0 X  4  X 19 X 75 X 6
4.5 X4/4.5X 21 X 80 X 6
5.0 X  5  X 23 X 86 X 6
5.5 X5/5.6X 26 X 93 X 6
6.0 X   6  X 26 X 93 X 6
6.5 X6/6.3X 28 X 101 X 6
7.0 X6/7.1X 31 X109 X 6
7.5 X6/7.1X 31 X 109 X 6
8.0 X  8  X 33 X 117 X 6
8.5 X  8  X 33 X 117 X 6
9.0 X 8/9  X 36 X 125 X 6
9.5 X 8/9 X 36 X 125 X 6
10.0 X 10 X 38 X 133 X 6
10.5 X 10 X 38 X 133 X 6
11.0 X 10 X 41 X 142 X 6
12.0 X 10 X 44 X 151 X 6
13.0 X 10 X 44 X 151 X 6
14.0 X 12 X 47 X 160 X 8
15.0 X 12 X 50 X 162 X 8
16.0 X12/12.5X 52 X 170 X 8
17.0 X 12 X 54 X 175 X 8
18.0 X 12 X 56 X 182 X 8
19.0 X 16 X 58 X 189 X 8
20.0 X 16 X 60 X 195 X 8
